회로이론 - Mesh 해석법

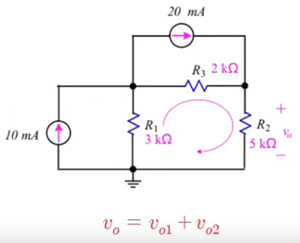

메쉬 해석법으로 문제를 풀이한다.

- KVL : 닫힌 하나의 루프안 전압(전위치)의 합은 0 이다.

- 총 3개의 Loop 가 있는데 이중에서 2개의 Loop는 상수를 포함하고 있다.

   1개의 방정식으로 해결이 가능하다.

   만약 KCL 을 이용하여 해결하고자 한다면 두개의 방정식이 필요하다.

- 전류를 I라고 하자.

  R1( 3kΩ )에 흐르는 전압은 3 X (I - 10)

  R3( 2kΩ )에 흐르는 전압은 2 X (I - 20)

  R2(5kΩ) 에 흐르는 전압은 5 I



3(I - 10) + 2(I - 20) + 5I = 0

10I = 70

I = 7mA

V0 = 7 X 5 = 35V





중첩의 원리

동일한 문제를 중첩의 원리를 이용하여 해결하는 방법이다.







위와 같이 2개로 나눠서 합쳐 전압을 구하면 된다.
